土工膜是常用的材料，在垃圾填埋場中經(jīng)常會用到它，因?yàn)樗哂蟹浅：玫姆罎B作用，今天小編來聊一聊它在垃圾填埋場中的

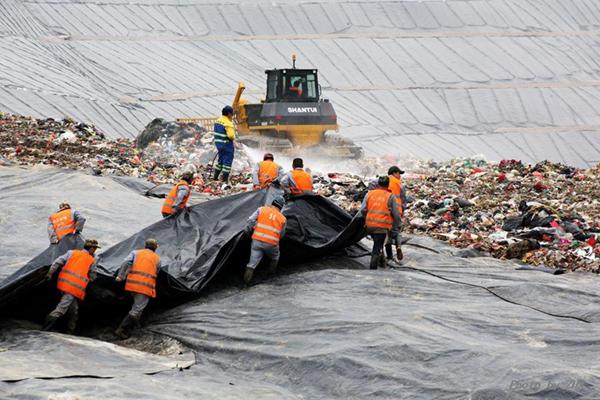

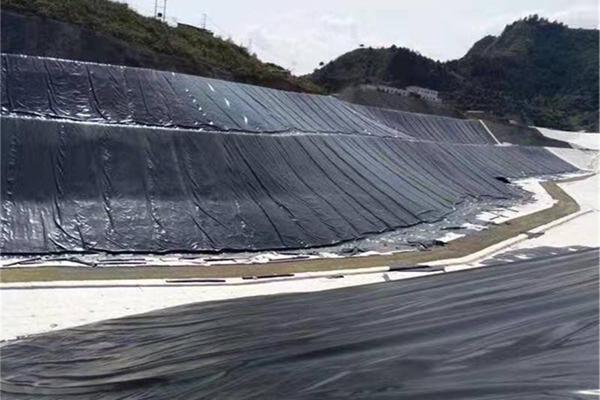

垃圾填埋場鋪設(shè)HDPE土工膜已是很普遍的選擇，但是鋪設(shè)面積大，HDPE土工膜之間存在接縫焊接已是常事。HDPE土工膜焊接質(zhì)量的好壞直接影響填埋場的防滲系統(tǒng)水平乃至工程整體的質(zhì)量，為減少焊縫滲漏點(diǎn)，土工膜在焊接后，必須進(jìn)行焊接質(zhì)量檢測，提高其質(zhì)量控制能有效降低后續(xù)機(jī)械材料等方面的消耗，也可避免填埋場投入運(yùn)行后的地下水污染等環(huán)境污染問題。

根據(jù)CJJ 113-2007 《生活垃圾衛(wèi)生填埋場防滲系統(tǒng)工程技術(shù)規(guī)范》中的規(guī)定，HDPE膜鋪設(shè)過程中必須進(jìn)行搭接寬度和焊縫質(zhì)量控制。監(jiān)理必須全過程監(jiān)督膜的焊接和檢驗(yàn)。

HDPE土工膜焊縫無損檢測方法

土工膜焊接質(zhì)量常用的檢測方法有目視檢測、焊縫破壞檢測和焊縫無損檢測。目測是評價土工膜焊縫質(zhì)量的一種粗略方法。破壞試驗(yàn)通過剪切或拉伸試驗(yàn)對焊接區(qū)域土工膜試樣進(jìn)行強(qiáng)度試驗(yàn)。焊縫無損檢測包括真空檢測法和氣壓試驗(yàn)法，無損檢測能有效地檢測土工膜在雙焊縫條件下的焊接質(zhì)量。

1、HDPE土工膜熱熔焊接的氣壓檢測

針對熱熔焊接形成的雙軌焊縫，焊縫中間預(yù)留氣腔的特點(diǎn)，應(yīng)采用氣壓檢測設(shè)備檢測焊縫的強(qiáng)度和氣密性，一條焊縫施工完畢后，將焊縫氣腔兩端封堵，用氣壓檢測設(shè)備對焊縫氣腔加壓至250kpa，維持3-5min，氣壓不應(yīng)低于240kpa，然后在焊縫的另一端開孔放氣，氣壓表指針能夠迅速歸零視為合格。

對熱熔焊每條焊縫應(yīng)進(jìn)行氣壓檢測，合格率應(yīng)為100%。

2、HDPE土工膜擠壓焊接的真空檢測

擠壓焊接所形成的單軌焊縫，應(yīng)采用真空檢測方法，用真空檢測設(shè)備直接對焊縫待檢部位施加負(fù)壓，當(dāng)真空罩內(nèi)氣壓達(dá)到25kpa-35kpa時焊縫無任何泄露方視為合格

對擠壓焊接每條焊縫應(yīng)進(jìn)行真空檢測，合格率應(yīng)為100%。

3、HDPE土工膜擠壓焊接的電火花檢測

電火花檢測方法等效于真空檢測，適應(yīng)地形復(fù)雜的地段，應(yīng)預(yù)先在擠壓焊縫中埋設(shè)一條φ0.3-0.5mm的細(xì)銅線，利用35kv的高壓脈沖電源探頭在距離焊縫10-30mm的高度探掃，無火花出現(xiàn)視為合格，出現(xiàn)火花的部位說明有漏洞。

土工膜電火花檢測方法是目前填埋場防滲層完整性檢測的主要技術(shù)手段，它能探測到防滲膜上不小于1mm的滲漏破損，電火花檢測具有易操作、效率高、準(zhǔn)確率高等優(yōu)點(diǎn)，目前深受廣大土工膜滲漏檢測技術(shù)員青睞。

HDPE土工膜焊縫質(zhì)量破壞檢測方法

HDPE土工膜焊縫強(qiáng)度的破壞性取樣檢測

針對每臺焊接設(shè)備焊接一定長度，取一個破壞性試樣進(jìn)行室內(nèi)試驗(yàn)分析（取樣位置應(yīng)立即修補(bǔ)），定量的檢測焊縫強(qiáng)度質(zhì)量，熱熔及基礎(chǔ)焊縫強(qiáng)度合格的判定應(yīng)依據(jù)標(biāo)準(zhǔn)中的規(guī)定進(jìn)行。

（1）焊縫強(qiáng)度的破壞性取樣檢測，按每1000m取一個350mm×1000mm樣品做室內(nèi)破壞性強(qiáng)度測試，合格率應(yīng)為100%。

（2）每個破壞性取樣的焊縫試樣裁取10個25.4mm寬的標(biāo)準(zhǔn)試件，分別做5個剪切試驗(yàn)和5個剝離實(shí)驗(yàn)，每種實(shí)驗(yàn)5個試樣的測試結(jié)果中應(yīng)有4個復(fù)合標(biāo)準(zhǔn)中的要求，且平均值應(yīng)達(dá)到標(biāo)準(zhǔn)中規(guī)定的標(biāo)準(zhǔn)、最低值不低于標(biāo)準(zhǔn)值的80%方視為通過強(qiáng)度測試。

（3）若未通過強(qiáng)度測試，應(yīng)在測試失敗的位置沿焊縫兩端各6m范圍內(nèi)重新取樣測試，重復(fù)以上過程直至合格為止，對排查出有懷疑的部位用擠出焊接方式加以補(bǔ)強(qiáng)。

總結(jié)

填埋場土工膜焊接質(zhì)量作為檢測過程中的一個重要指標(biāo)，它的合格與否關(guān)系著整個工程的質(zhì)量，決定了是否存在污染的風(fēng)險。在填埋場的施工中，特別是施工驗(yàn)收的時候，土工膜焊接質(zhì)量就是一個非常重要的因素。

為避免垃圾填埋場防滲系統(tǒng)出現(xiàn)滲漏，而引起污染周邊環(huán)境，在施工中一定要做好相應(yīng)的措施，注意施工質(zhì)量，做好質(zhì)量管理和檢驗(yàn)工作，及早發(fā)現(xiàn)問題，解決問題，才能最大程度地將垃圾填埋場對環(huán)境的污染降到最低。因此對土工膜焊接質(zhì)量的檢測非常有必要且具有實(shí)際性意義。

以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯(lián)系我們的工作人員，我們將竭誠為您服務(wù)，期待我們以后的合作。
