土工膜應(yīng)該怎么焊接

土工膜在施工過(guò)程中需要進(jìn)行焊接，其焊接方法有哪些？今天小編來(lái)聊一聊，下面一起看看吧。

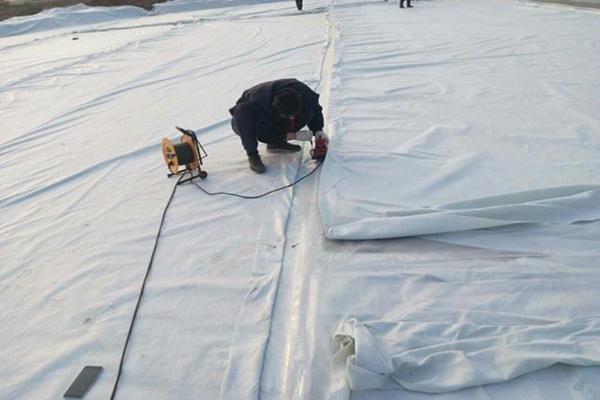

1、熱焊機(jī)的焊接過(guò)程分為:調(diào)節(jié)壓力設(shè)定溫度設(shè)定速度焊縫搭接檢查薄膜加載機(jī)啟動(dòng)電機(jī)壓力焊接。

2、接頭處不應(yīng)有油和灰塵。高密度聚乙烯土工膜的重疊表面不應(yīng)含有沉積物和其他碎片。當(dāng)有雜物時(shí)，必須在焊接前清理干凈。

3、每天焊接開始時(shí)，必須先在現(xiàn)場(chǎng)焊接0.9毫米×0.3毫米的試件，搭接寬度不小于10厘米，并用張力[放線]機(jī)在現(xiàn)場(chǎng)進(jìn)行剝離和剪切試驗(yàn)。試樣合格后，可通過(guò)調(diào)整當(dāng)時(shí)的速度、壓力和溫度進(jìn)行精確焊接。樣品應(yīng)標(biāo)明日期、時(shí)間和環(huán)境溫度。焊接過(guò)程中，熱楔焊機(jī)應(yīng)時(shí)刻注意焊機(jī)的操作，并根據(jù)現(xiàn)場(chǎng)實(shí)際情況微調(diào)速度和溫度。

4、焊縫應(yīng)整齊美觀，不得有漏焊或跳焊。

5、當(dāng)土工膜長(zhǎng)度不夠時(shí)，需要進(jìn)行長(zhǎng)方向拼接。橫向焊縫應(yīng)先焊好，再焊好縱向焊縫。大于50 cm的橫向焊縫間距應(yīng)為T形，而不是橫切。

6、相鄰?fù)凉つず缚p應(yīng)盡可能用交錯(cuò)接縫重疊。膜之間形成的接縫應(yīng)該是丁字形狀，交叉型應(yīng)該最小化。擠壓焊機(jī)應(yīng)用于企業(yè)加強(qiáng)學(xué)生縱向焊縫。

7、焊接薄膜時(shí)不允許彎曲。鋪設(shè)HDPE土工膜時(shí)，根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。

8、當(dāng)便攜式焊機(jī)的溫度控制顯示焊機(jī)溫度低于200°C時(shí)，應(yīng)使用干凈的布或棉紗擦拭并重新焊接。如有必要，應(yīng)重新拋光。不應(yīng)避免手摩擦試驗(yàn)。

9、當(dāng)接頭受到冷凝、潮濕和沉淀物的影響時(shí)，經(jīng)過(guò)處理后，進(jìn)行焊接。

10、除非采取保護(hù)措施，否則不得在雨季或接縫中有濕氣、露水或沙子時(shí)進(jìn)行焊接。

11、當(dāng)溫度低于5℃時(shí)，不應(yīng)按照規(guī)范進(jìn)行施工。如果需要施工，焊接機(jī)應(yīng)在焊接前進(jìn)行預(yù)處理。

12、擠壓焊接機(jī)在焊接過(guò)程中，應(yīng)經(jīng)常檢查槍頭滑塊。磨損嚴(yán)重時(shí)，應(yīng)及時(shí)更換滑塊，以免損壞薄膜表面。

土工膜應(yīng)由發(fā)電機(jī)提供，并應(yīng)在焊接期間具有良好的電壓穩(wěn)定性。特殊情況下，使用本地電源時(shí)，必須使用調(diào)壓器。

以上是土工膜的焊接方法。希望對(duì)大家有幫助。如果您有任何不明白的地方，請(qǐng)聯(lián)系我們的工作人員。我們將竭誠(chéng)為您服務(wù)，并期待我們未來(lái)的合作。
