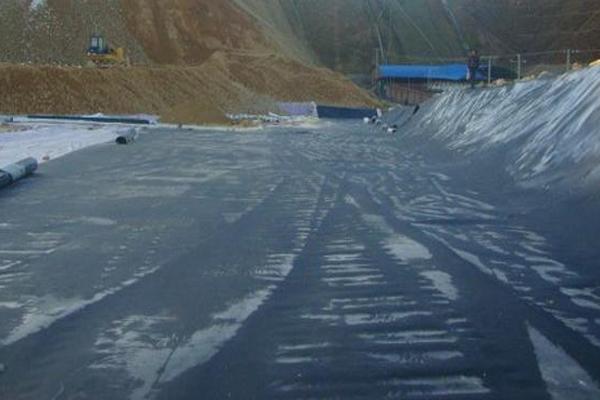

在水利工程、環保防滲、垃圾填埋等領域，土工膜是常用的防滲材料，它的質量可以影響工程安全性與使用壽命。那么，它怎么區分好壞呢？

一、外觀與物理特性鑒別

1、表面特征

優質土工膜（如HDPE材質）表面是均勻的黑亮色澤，觸感光滑且無雜質斑點。劣質產品則顏色發烏，表面粗糙并存在明顯顆粒或氣泡，這種瑕疵會導致抗穿刺能力下降。

2、柔韌性與耐撕裂性

通過彎折測試可快速判斷：優質土工膜可反復彎折5次以上無白色折痕，撕裂時需要較大外力且斷口呈粘性；劣質產品易脆裂，彎折2-3次即出現斷裂。

3、拉伸性能

實驗室數據顯示，優質土工膜拉伸長度可達自身7倍以上，斷裂強度≥27MPa，而劣質產品僅能拉伸至4倍，強度低于17MPa。

二、化學與環境穩定性驗證

1、耐腐蝕與抗老化能力

通過酸性溶液浸泡實驗可驗證：優質土工膜在pH值1-14環境下72小時無膨脹、變色；紫外線加速老化測試中，它的性能保持率需≥85%（參照CJ/T234-2006標準）。

2、抗環境應力開裂（ESCR）

優質HDPE土工膜通過ASTM D5397測試，耐環境應力開裂時間≥300小時，適用于溫差大或地質變形的復雜環境。

三、使用壽命與工程適配性

1、壽命對比

地下環境中，優質土工膜使用壽命超100年，而添加回收料的劣質產品僅能維持20年；地上暴露場景下，抗紫外線型優質膜壽命≥5年，劣質膜2年內即出現粉化。

2、厚度與場景適配

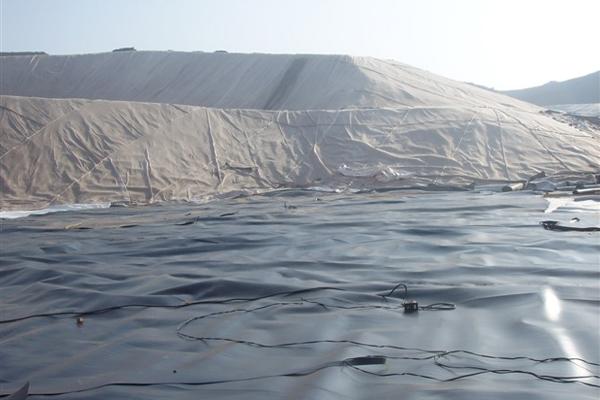

（1）垃圾填埋場：推薦1.5-2.0mm城建標準膜，抗滲系數≤1×10?13 cm/s；

（2）魚塘/藕池：0.5mm全新料吹塑工藝膜，可以避免淋膜產品的厚度不均問題；

（3）隧道工程：需搭配無紡布復合型土工膜，摩擦系數≥0.45以防止層間滑移。

四、專業檢測方法與標準

1、實驗室檢測

（1）物理指標：滲透系數（ASTM E96）、直角撕裂強度（≥80N/mm）；

（2）化學指標：炭黑含量（2%-3%）、氧化誘導時間（≥20min）。

2、現場檢測技術

（1）電火花檢測：可定位0.5mm以上孔洞；

（2）雙電極法：精準檢測接縫滲透缺陷。

五、采購避坑指南

1、生產工藝對比

優先選擇吹塑法生產的光面/糙面膜，厚度誤差≤3%；警惕淋膜產品，其厚度不均且復合強度低。

2、成本陷阱

低于市場價30%的產品多添加再生料，可通過密度檢測識別（優質HDPE密度≥0.94g/cm3）。
